Компактный PWM-регулятор скорости вентиляторов на 12 В предназначен для вентиляторов с поддержкой стандартного 4-проводного PWM-управления, в том числе компьютерных вентиляторов, кулеров процессора и других систем охлаждения. Скорость вращения автоматически изменяется в зависимости от температуры, а заданные параметры можно настроить вручную.

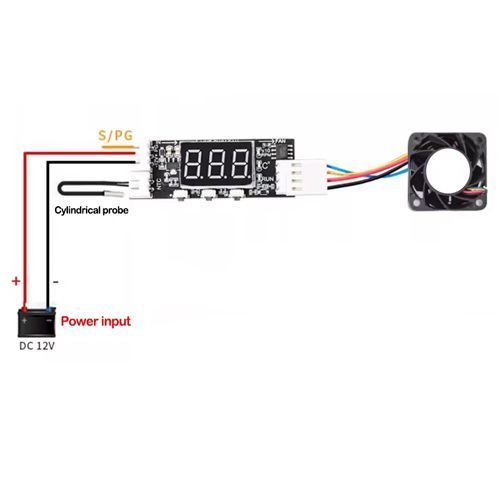

Модуль позволяет установить температуру начала повышения скорости, температуру выхода на максимальные обороты и температуру отключения вентилятора при низкой температуре. На цифровом дисплее отображается текущая температура или скорость вращения вентилятора. Также предусмотрен индикатор работы вентилятора. Подключение осуществляется к источнику питания 12 В, а PWM-сигнал имеет частоту 25 кГц, соответствующую стандартному управлению 4-проводными вентиляторами.
Индикация LED:
- X10RPM — индикатор режима отображения скорости; значение умножается на 10 (например, 256 = 2560 об/мин)
- C — индикатор отображения температуры
- RUN — индикатор работы вентилятора
Управление:
- «+» / «−» — изменение значений параметров
- «OK» — переключение режимов и вход в настройки
- Автоматическая терморегуляция через датчик температуры (NTC 10K, B=3950)
- PWM-регулировка скорости в диапазоне 1%–100%
- Рекомендуемое напряжение питания: DC 12 В (рабочий диапазон 8-16 В)
- Максимальный ток вентилятора: до 3 А
- Тип вентилятора: 4-проводный PWM
- Частота PWM: 25 кГц ±1 кГц
- Диапазон измерения температуры: -9.9...99.9 °C
- Точность измерения: менее 1.2 °C в диапазоне 0-50 °C
- Дисплей: 3-разрядный цифровой
- Температура начала повышения скорости: 5-94 °C
- Температура максимальной скорости: 10-99 °C
- Температура отключения при низкой температуре: 0-92 °C
- Функция низкотемпературного отключения
- Размеры: 53 х 19 мм
- Вес комплекта: 15 г

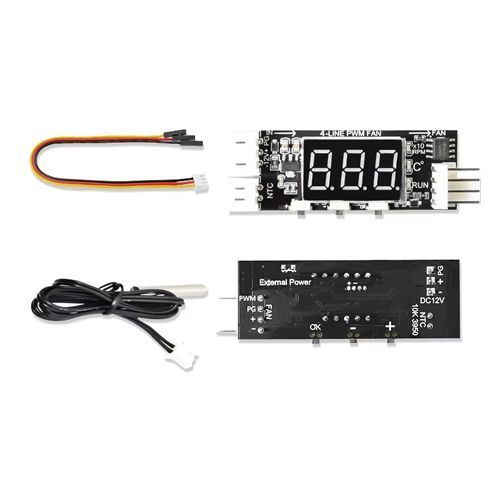

- В комплекте датчик температуры и кабель питания
Обратите внимание! Модуль предназначен только для 4-проводных PWM-вентиляторов и не поддерживает регулировку скорости 2- и 3-проводных вентиляторов. При подключении необходимо соблюдать распиновку конкретного вентилятора, так как порядок и цвет проводов могут отличаться.
