XY-SK120 — регулируемый повышающе-понижающий DC-DC преобразователь с цифровым дисплеем, предназначенный для получения стабилизированного выходного напряжения и ограничения выходного тока. Его главное преимущество — возможность поддерживать заданное выходное напряжение независимо от того, выше оно или ниже напряжения источника питания. Это делает модуль удобным для систем, где входное напряжение может изменяться в процессе работы.

Модуль позволяет регулировать выходное напряжение в диапазоне 0-36 В и ток до 6 А, максимальная выходная мощность составляет 120 Вт. Поддерживает режимы стабилизации напряжения CV и тока CC, а также настройку ограничения мощности. Для работы с солнечными панелями предусмотрена функция MPPT, позволяющая использовать модуль в системах солнечного питания и зарядки аккумуляторов. При подключении внешнего датчика NTC доступен контроль температуры аккумулятора с возможностью прекращения зарядки при перегреве.

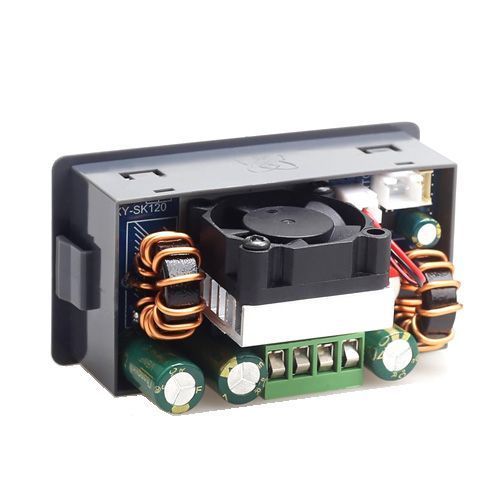

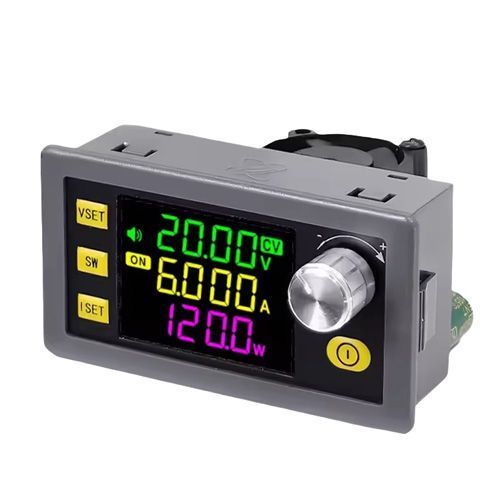

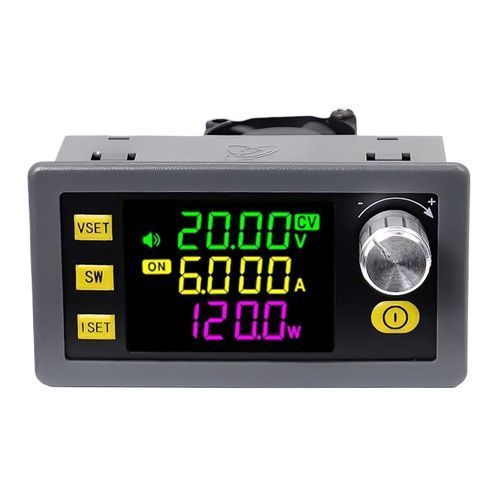

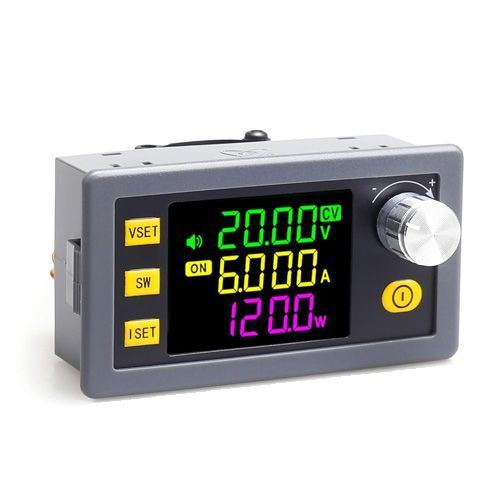

На цветном дисплее отображаются основные рабочие параметры. Управление осуществляется с помощью кнопок и поворотного энкодера. Встроенная система активного охлаждения с вентилятором обеспечивает отвод тепла при работе с повышенной нагрузкой.

XY-SK120 выполнен в виде встраиваемого модуля с лицевой панелью и подходит для установки в собственный корпус, лабораторный источник питания или другое оборудование.

Настраиваемые защиты:
Защита от пониженного входного напряжения: 5.5–36 В, по умолчанию 5.5 В
Защита от перенапряжения на выходе: 0–38 В, по умолчанию 38 В
Защита от превышения выходного тока: 0–6.2 А, по умолчанию 6.2 А
Защита от превышения мощности: 0–150 Вт, по умолчанию 125 Вт
Защита от перегрева: 0–110 °C, по умолчанию 95 °C
Ограничение времени работы: 0–100 ч, по умолчанию отключено
Ограничение ёмкости: 0–9999 А·ч, по умолчанию отключено
Ограничение энергии: 0–4200 кВт·ч, по умолчанию отключено

• Модель: XY-SK120
• Цветной 1.8" LCD-дисплей
• Тип преобразователя: повышающе-понижающий DC-DC
• Режимы стабилизации: CC/CV
• Входное напряжение: 6–36 В DC
• Выходное напряжение: 0–36 В DC
• Выходной ток: 0–6 А
• Максимальная выходная мощность: 120 Вт
• КПД преобразования: около 88%
• Разрешение установки/отображения напряжения: 0.01 В
• Разрешение по току: 0.001 А
• Точность напряжения: ±0.5% + 1 разряд
• Точность тока: ±0.5% + 3 разряда
• Количество групп памяти: 10
• Разъём для внешнего датчика температуры: NTC 10 кОм 3950B (в комплект не входит)
• Последовательный интерфейс: поддержка Modbus
• Поддержка Modbus/RS485/Wi-Fi: через дополнительные модули
• Охлаждение: радиатор, вентилятор

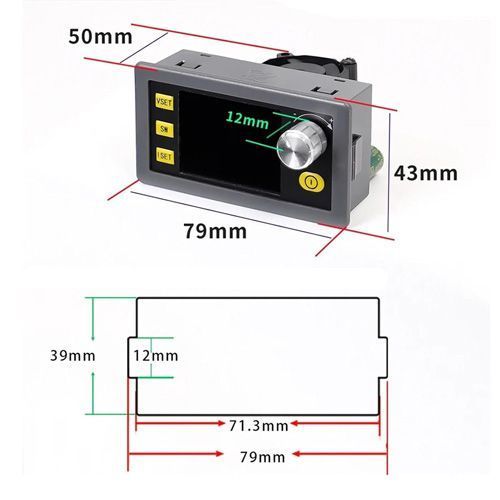

• Размеры: 79 х 43 х 50 мм
• Вес: 110 г
