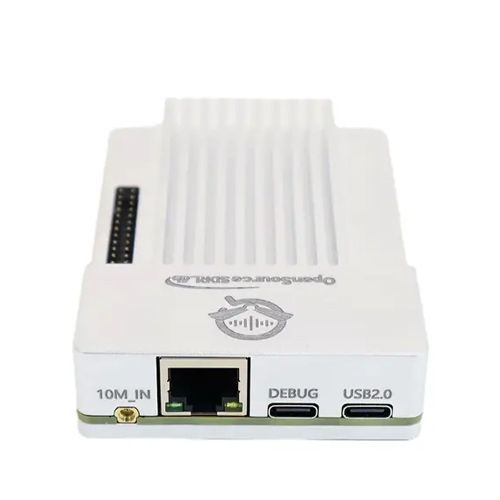

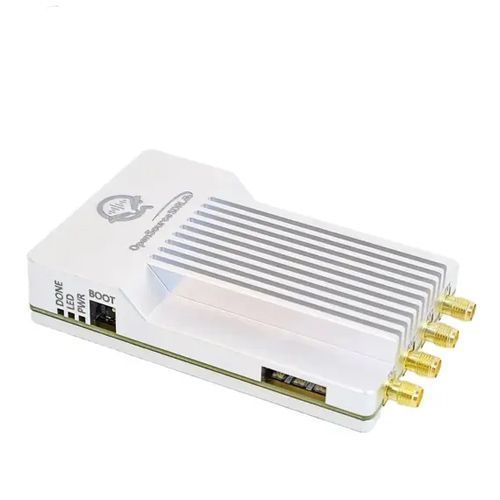

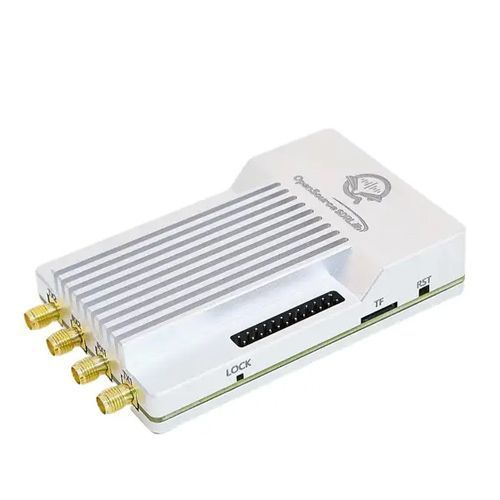

PlutoSky R2 9361 с дополнительным усилителем мощности передающего тракта (PA) — программно-определяемая радиосистема SDR для приёма и передачи радиосигналов, анализа радиоспектра, разработки и тестирования беспроводных устройств. Плата построена на базе Xilinx Zynq XC7Z020-2CLG484I и RF-трансивера AD9361BBCZ, работающего по архитектуре 2T2R Full-duplex. Данная версия оснащена дополнительным усилителем мощности с усилением 10 дБ, который можно отключить в режиме Bypass.
PlutoSky R2 подходит для различных SDR-экспериментов и практических задач: приёма FM-радиостанций, авиационных сигналов ADS-B, сигналов спутников NOAA, наблюдения за радиоспектром, цифровой обработки сигналов, разработки собственных радиосистем и FPGA-проектов. Возможность одновременной передачи и приёма позволяет использовать плату для разработки и тестирования полноценных радиотрактов.
Широкий диапазон частот 70 МГц–6 ГГц и полоса пропускания до 56 МГц делают версию с AD9361 подходящей для более широкого спектра радиочастотных задач. Усилитель PA позволяет повысить уровень выходного радиосигнала, а функция Bypass даёт возможность использовать радиотракт без дополнительного усиления.
Плата совместима с популярным программным обеспечением для SDR, включая GNU Radio, MATLAB, CubicSDR, SDRangel и IIO-Scope. Подключение к компьютеру осуществляется через USB или Gigabit Ethernet. Предусмотрены встроенная Flash-память, слот microSD и GPIO для расширения функциональности и разработки собственных проектов.
- Модель: PlutoSky R2 9361 с PA
- RF-трансивер: AD9361BBCZ
- Процессор: Xilinx Zynq XC7Z020-2CLG484I
- RF-архитектура: 2T2R Full-duplex
- Передающие каналы: 2
- Приёмные каналы: 2
- Усиление PA: 10 дБ
- PA Bypass: есть
- Диапазон частот: 70 МГц–6 ГГц
- Полоса пропускания: 200 кГц–56 МГц
- Разрешение АЦП/ЦАП: 12 бит
- ОЗУ: DDR3 1 ГБ
- Flash: 32 МБ
- Ethernet: 1000/100/10 Мбит/с, 1 порт
- USB: USB 2.0 Type-C
- UART + JTAG: Type-C
- Слот карты памяти: microSD
- GPIO: 19 линий, 1.8 В
- RFIC Clock: IPEX/VCTCXO, по умолчанию VCTCXO
- Опорный сигнал: 10 МГц
- Тактовый генератор: 40 МГц
- Внешний тактовый вход: 40 МГц
- Напряжение питания: 5 В через USB Type-C
- Совместимое ПО: GNU Radio, MATLAB, CubicSDR, SDRangel, IIO-Scope
- Размеры корпуса: 9.7 х 6.4 х 2.1 см
- Вес: 230 г
- В комплекте 4 SMA-антенны и microSD 128 МБ
