PlutoSky R2 9363 без дополнительного усилителя мощности передающего тракта (PA) — программно-определяемая радиосистема SDR для приёма и передачи радиосигналов, анализа радиоспектра, разработки и тестирования беспроводных устройств. Плата построена на базе Xilinx Zynq XC7Z020-2CLG484I и RF-трансивера AD9363BBCZ, работающего по архитектуре 2T2R Full-duplex.
Поддерживается работа в расширенном диапазоне 70 МГц–6 ГГц с соответствующей модифицированной прошивкой, при этом штатный диапазон RF-трансивера AD9363 составляет 325 МГц–3.8 ГГц. Максимальная полоса пропускания — 20 МГц.
PlutoSky R2 подходит для различных SDR-экспериментов и практических задач: приёма FM-радиостанций, авиационных сигналов ADS-B, сигналов спутников NOAA, наблюдения за радиоспектром, цифровой обработки сигналов, разработки собственных радиосистем и FPGA-проектов. Возможность одновременной передачи и приёма делает плату подходящей и для разработки полноценных радиотрактов.
Для работы с PlutoSky R2 можно использовать GNU Radio, MATLAB, CubicSDR, SDRangel и IIO-Scope. Подключение к компьютеру осуществляется через USB или Gigabit Ethernet. Плата также поддерживает загрузку программного обеспечения со встроенной Flash-памяти или microSD и имеет интерфейсы для дальнейшего расширения и разработки.
- Модель: PlutoSky R2 9363 без PA
- RF-трансивер: AD9363BBCZ
- Процессор: Xilinx Zynq XC7Z020-2CLG484I
- RF-архитектура: 2T2R Full-duplex
- Передающие каналы: 2
- Приёмные каналы: 2
- Диапазон частот: 70 МГц–6 ГГц, с модифицированной прошивкой
- Штатный диапазон AD9363: 325 МГц–3.8 ГГц
- Полоса пропускания: 200 кГц–20 МГц
- Разрешение АЦП/ЦАП: 12 бит
- ОЗУ: DDR3 1 ГБ
- Flash: 32 МБ
- Ethernet: 1000/100/10 Мбит/с, 1 порт

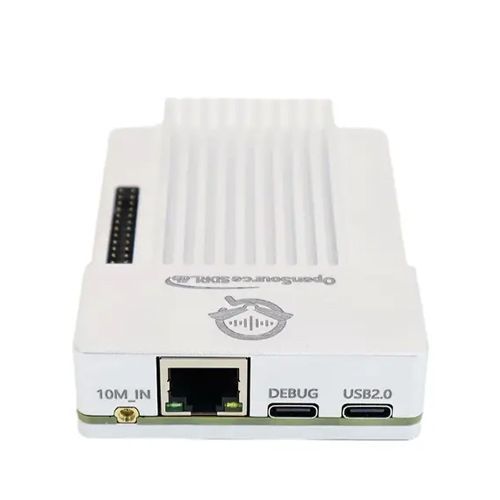

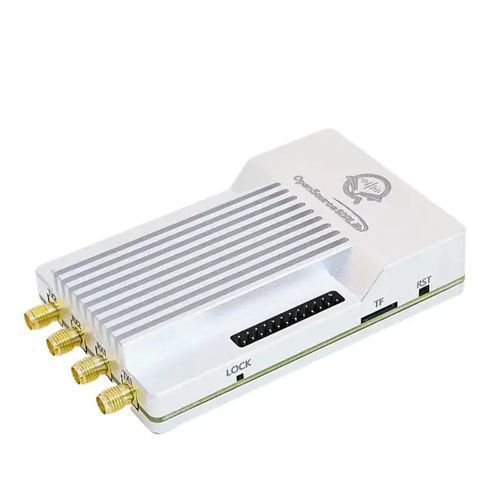

- Разъёмы: 2 x TX SMA (мама), 2 x RX SMA (мама), USB Type-C, UART + JTAG Type-C
- USB: USB 2.0 Type-C
- Слот карты памяти: microSD
- GPIO: 19 линий, 1.8 В
- RFIC Clock: IPEX/VCTCXO, по умолчанию VCTCXO
- Опорный сигнал: 10 МГц
- Тактовый генератор: 40 МГц
- Внешний тактовый вход: 40 МГц
- Напряжение питания: 5 В через USB Type-C
- Совместимое ПО: GNU Radio, MATLAB, CubicSDR, SDRangel, IIO-Scope
- Размеры корпуса: 9.7 х 6.4 х 2.1 см
- Вес: 230 г
- В комплекте 4 SMA-антенны и microSD 128 МБ
