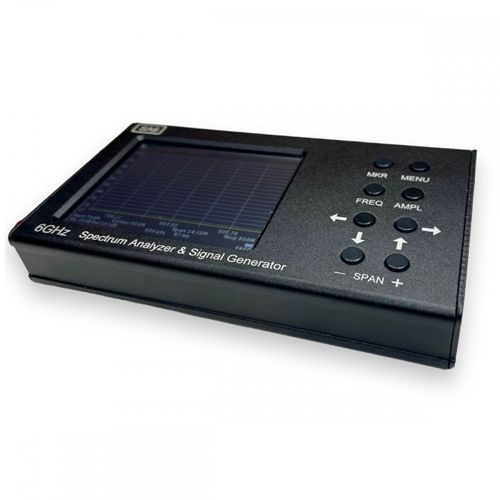

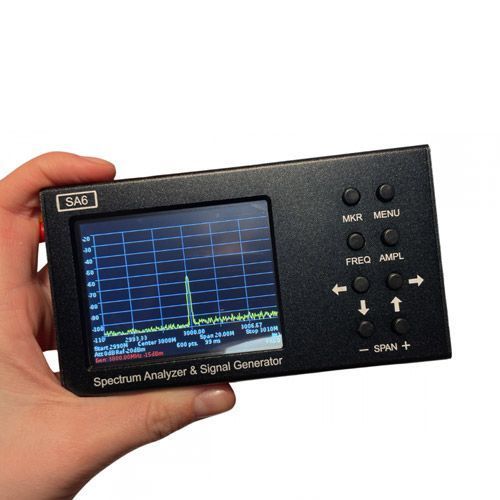

Аналізатор спектра SA6 — компактний портативний вимірювальний прилад, призначений для аналізу радіочастотних сигналів і налаштування RF-пристроїв. Пристрій поєднує функції спектроаналізатора та генератора сигналів, що дає змогу використовувати його для діагностики, настроювання антен, фільтрів, підсилювачів та інших радіочастотних систем.

Ця версія побудована на апаратній платформі з мікроконтролером STM32F407 та постачається зі встановленою прошивкою SA6 Firmware L5.1.0, що забезпечує роботу функцій спектроаналізатора та генератора сигналів.

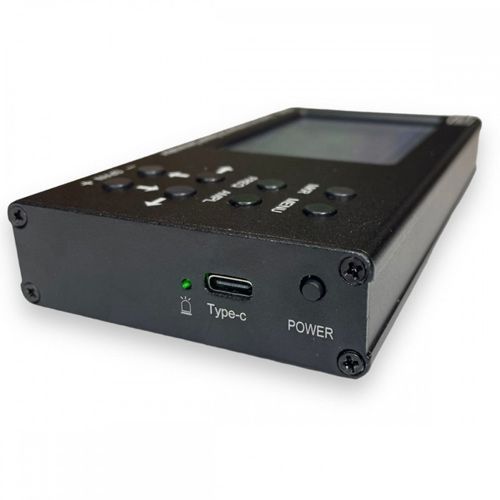

Прилад обладнаний 3.2" кольоровим дисплеєм, вбудованим акумулятором, двома SMA-роз'ємами для під'єднання антен і вимірювальних трактів, а також роз'ємом USB Type-C для заряджання вбудованого акумулятора.

Вбудований генератор дає змогу проводити вимірювання характеристик фільтрів, підсилювачів, кабелів та інших радіочастотних пристроїв, формуючи тестовий сигнал і одночасно аналізуючи його параметри.
Завдяки компактним розмірам, автономному живленню та акумулятору прилад зручний для використання як у лабораторії, так і в польових умовах.

Зверніть увагу!

Прилад повністю автономний та не потребує підключення до комп'ютера для проведення вимірювань.
Всі основні функції спектроаналізатора та генератора доступні безпосередньо через меню пристрою.
Роз'єм USB Type-C призначений для зарядки вбудованого акумулятора.
Bluetooth відсутній. Пункт в меню не є ознакою підтримки Bluetooth.

• Частотний діапазон відбиття: 35-6000 МГц
• Вимірюваний діапазон частот: 35 – 4500 МГц
• Динамічний діапазон:
  • до 75 дБ (для діапазону 35-3000 МГц)
  • до 70 дБ (для діапазону 3000-4500 МГц)
• Максимальна ширина огляду спектра: 6000 МГц
• Смуга проміжної частоти (IF): 200 кГц
• Швидкість сканування (за діапазону понад 100 МГц): 700 МГц/с
• Час сканування діапазону 100 МГц: менш ніж 0.25 с
• Мінімальна номінальна тривалість сигналу (у разі сканування 10 МГц): 20 мс
• Рівень шумового порога:
  • до 3000 МГц: < -100 дБм
  • 3000–4500 МГц: < -95 дБм
  • 4500–6200 МГц: < -90 дБм
• Вхідний опір: 50 Ом
• Коефіцієнт стоячої хвилі (КСВ): ≤ 1.5
• Вбудований атенюатор: 0–30 дБ
• Похибка атенюатора:
  • до 10 дБ: 2 дБ
  • 10–20 дБ: 5 дБ
  • 20–30 дБ: 8 дБ
• Діапазон частот генератора: 35-6200 МГц
• Вихідна потужність генератора: від -15 до -25 дБм
• Точність показу рівня сигналу: 2 дБ
• Максимальний вхідний рівень сигналу:
  • без атенюатора: +10 дБм
  • з атенюатором понад 20 дБ: +20 дБм
• Мова інтерфейсу: англійська
• Максимальна вхідна постійна напруга RF: 25 В
• Вбудований акумулятор ємністю 3000 мАг, заряджання через Type-C
• Час автономної роботи: майже 4 години
• Час заряджання акумулятора: приблизно 2 години
• Роз'єми:
  • RF IN — вхід сигналу (SMA)
  • TG OUT — вихід генератора сигналів
  • Type-C — живлення й заряджання
• Матеріал корпусу: алюміній
• Розміри: 134 х 74 х 23 мм
• Вага: 240 г
• Комплектація: SA6, кабель USB Type-C, RF кабелі SMA RG316 (30 см) 2 шт, перехідник SMA-female, стилус для сенсорного екрана, інструкція англійською мовою
