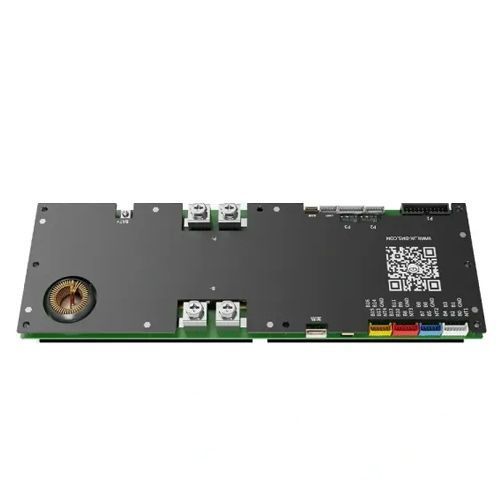

Високопродуктивна плата керування акумуляторною батареєю (BMS) JK_PB2A16S20P з активним балансуванням, розрахована на роботу з багатокомірними літієвими батареями великої потужності. Модель підтримує широкий діапазон конфігурацій – від 8 до 16 послідовно з'єднаних комірок, що робить її придатною для систем зберігання енергії, тягових акумуляторів, електромобільних і промислово-енергетичних застосувань.

Ідеально підійде для складання 24 В, 36 В, 48 В акумулятора на 105Аг або 210Aг з використанням комірок, а також для складання 24 В, 36 В, 4 280 Аг з використанням комірок LiFePO4 комірки EVE LF280K Grade A 3.2В 280А та комірки EVE 105A 3.2В Grade-A.

• Тип балансира: активний програмований балансир 2А
• Кількість елементів для Li-ion: 7S-16S
• Кількість елементів для LiFePO4: 8S-16S
• Кількість елементів для LTO: 14S
• Балансувальний струм: до 2 А
• Безперервний робочий струм: 200 А
• Піковий (імпульсний) струм: до 350 А (макс. 2 хв)
• Струм балансування батарей у разі паралельного під'єднання: 10А
• Діапазон робочої напруги: 20-70 В
• Внутрішній опір основного кола: 0.35 мΩ
• Під'єднання комірок: загальний порт
• Діапазон шкали напруги однієї комірки: 1-5В
• Точність напруги: ±5 мВ
• Захист від перевантаження за струмом (регульований): 10-200 А
• Напруга захисту від перезаряджання: 1.2-4.4 В (регульована)
• Напруга вимкнення захисту від перезаряджання: 1.2-4.4 В (регульована)
• Час спрацювання захисту від перевантаження за струмом: 2-600 с (регульований)
• Напруга захисту від перерозряджання: 1.2-4.4 В (регульована)
• Напруга відновлення після перерозряджання: 1.2-4.4 В (регульована)
• Кількість датчиків температури: 4
• Підтримка лічильника заряду-розряджання
• Діапазон робочих температур: -30°С ~ 70°С
• Підтримка протоколів: Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe через інтерфейси CAN, RS485, RS232
• Підтримка Bluetooth, RS485, CAN, RS232, UART для моніторингу та керування через ПК або мобільний застосунок (iOS та Android)
• Індикація рівня заряду та стану роботи акумуляторної збірки
• Розміри плати: 30 x 10.1 x 1.8 см
• Вага набору: 925 г

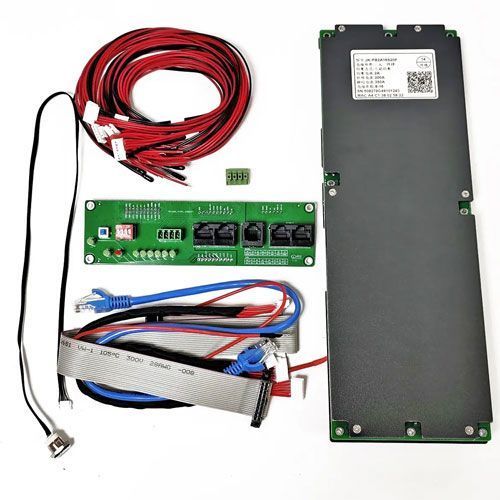

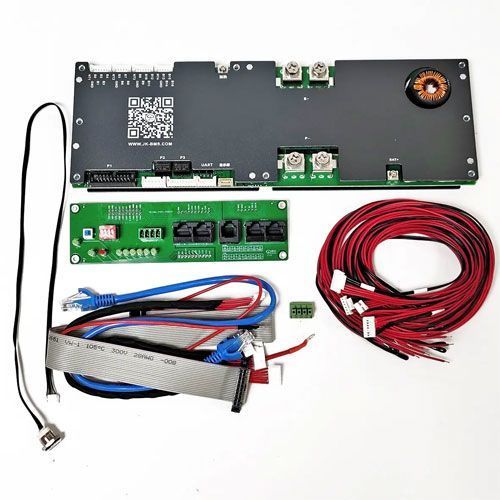

• Комплектація: плата JK-PB2A16S20P, комунікаційна плата зі світлодіодною індикацією, кнопка зі світлодіодною індикацією, балансувальні дроти з роз'ємом і датчиком температури (4 шт), шлейфи для з'єднання плати BMS з комунікаційною, кабель для роз'ємів RS232, RS485, CAN, кабель для під'єднання нагрівання елементів акумулятора, провід живлення плати BMS
