PlutoSky 7020-SDR 9363 без додаткового підсилювача потужності передавального тракту (PA) — програмно-визначена радіосистема SDR для приймання та передавання радіосигналів, аналізу радіоспектру, а також розробки й тестування бездротових пристроїв. Пристрій побудований на базі Xilinx Zynq-7000 XC7Z020-CLG400 і RF-трансивера AD9363 з архітектурою 2T2R, що забезпечує два передавальні та два приймальні канали.
Порівнюючи з оригінальною платформою PlutoSDR, пристрій отримав продуктивніший контролер Zynq-7020, збільшений обсяг оперативної пам'яті до 1 ГБ, інтерфейс Gigabit Ethernet, окремий JTAG/DEBUG-інтерфейс, а також входи для локального генератора та опорної частоти. JTAG-інтерфейс може використовуватися для живлення, налагодження FPGA та роботи з послідовним портом.
RF-тракт працює в конфігурації 2T2R Full-duplex, що дає змогу одночасно використовувати два канали передавання та два канали приймання. Виробник також вказує можливість програмного переведення AD9363 в режим AD9361 з використанням оригінальної прошивки, розширюючи можливості радіотракту.
PlutoSky 7020-SDR підходить для приймання та передавання радіосигналів, спостереження й аналізу радіоспектру, цифрового оброблення сигналів, розробки та тестування радіопристроїв, SDR-експериментів і FPGA-проєктів. Пристрій призначений для роботи з програмним забезпеченням екосистеми PlutoSDR, включно з IIO, USB Radio і MATLAB.

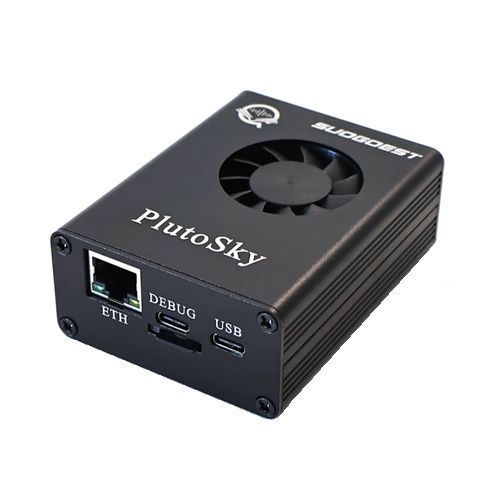

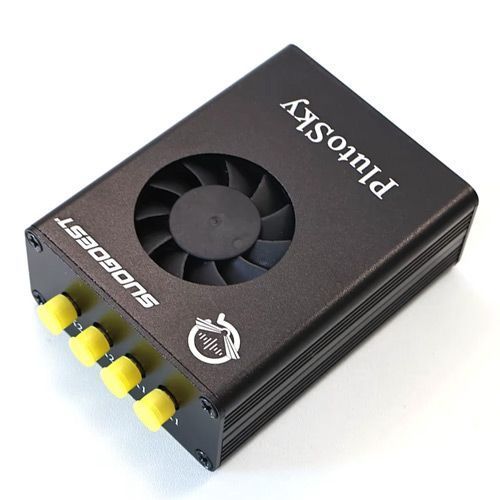

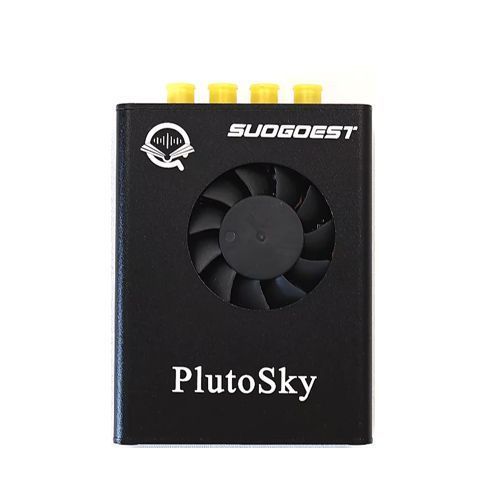

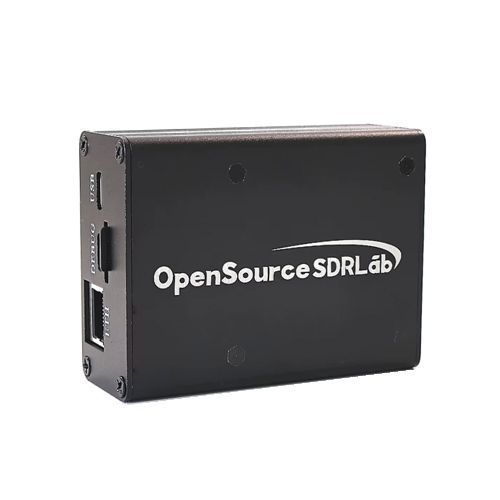

Пристрій виготовлений в алюмінієвому корпусі з активним охолодженням. Під'єднання до комп'ютера та налаштування можуть здійснюватися через USB або Gigabit Ethernet залежно від використовуваної прошивки та режиму роботи. Для розроблення та налагодження передбачений JTAG/DEBUG-порт.
Інструкція та документація:
PlutoSky R1 User Manual
Офіційний GitHub PlutoSky 7020 AD936X SDR — firmware, схема та файли проєкту
- Модель: PlutoSky 7020-SDR 9363 без PA
- RF-трансивер: AD9363
- Процесор: Xilinx Zynq-7000 XC7Z020-CLG400
- RF-архитектура: 2T2R Full-duplex
- Передавальні канали: 2
- Приймальні канали: 2
- Діапазон частот: 70 МГц-6 ГГц, під час програмного переведення AD9363 у режим AD9361
- Штатний діапазон AD9363: 325 МГц-3.8 ГГц
- Смуга пропускання: до 20 МГц у режимі AD9363, до 56 МГц у режимі AD9361
- Роздільна здатність АЦП/ЦАП: 12 бітів
- ОЗП: DDR3, 1 ГБ
- Flash: 16 МБ
- Ethernet: 1000/100/10 Мбіт/с, 1 порт
- Роз'єми: RF 2T2R, USB Type-C, JTAG/DEBUG Type-C
- USB: USB Type-C
- UART + JTAG: Type-C
- Слот карти пам'яті: microSD
- GPIO: не виведені на корпусі
- RFIC Clock: IPEX/VCTCXO
- Опорний сигнал: зовнішній вхід
- Тактовий генератор: 40 МГц
- Зовнішній тактовий вхід: 40 МГц
- Напруга живлення: 5 В через USB Type-C
- Сумісне ПЗ: USB Radio, MATLAB, IIO і ПЗ екосистеми PlutoSDR
- Розміри корпусу: 8.5 х 6.5 х 3.2 см
- Вага: 160 г
- У комплекті 4 SMA-антени та microSD 128 МБ
